HCM-500自動埋弧焊送絲角焊小車與埋弧焊電源組成“自動埋弧焊機”,可適用于焊接各種中、厚鋼板的對接、搭接、角焊等焊縫,可焊接的鋼板包括碳素結構鋼、低合金鋼、耐熱鋼等等。埋弧焊送絲小車是我公司在吸取國內外埋弧焊送絲小車優點的基礎上,開發的新型埋弧焊送絲小車。經過幾年來不斷改進、優化設計,成為目前市場上款式新、重量輕、功能可靠,使用便捷的新型埋弧焊送絲小車。特點:送絲小車行走穩定,焊接范圍廣,本裝備標配送絲機可適應Φ0.8~Φ1.6各種焊絲的焊接。調整方便靈活,機頭同焊槍一體升降、旋轉。焊劑箱斗旋轉及擺動都靈活可調。帶有送絲裝置,送絲穩定、對中度好、牽引力大、送絲力強勁,耗散功率小。

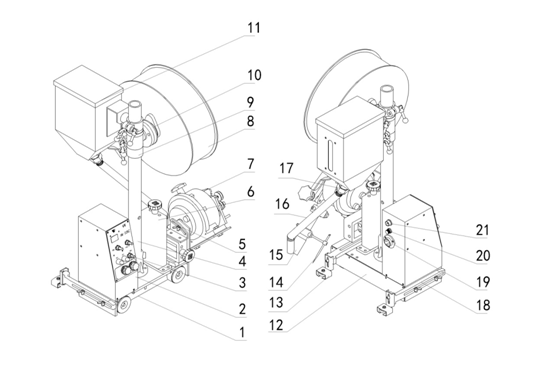

1 小車底座;
2 電器箱包;
3 操作面板;
4 立柱塞;
5 角度調節塊;
6上下左右調整裝置;
7送絲裝置;
8 絲盤;
9 防墜套;
10 絲盤軸;
11 盛料箱;
12 擋渣板;
13 前導向桿;
14 校槍指針;
15 焊槍;
16 送料軟管;
17 送料閥門;
18 后導向桿;
19 電源插座;
20 保險絲;
③ 主要技術參數
項 目 |
參 數 值 |
行走機構額定輸入電壓 |
DC24V |
行走機構額定輸入電流 |
0.4~0.8A |
送絲機構額定輸入電壓 |
DC24V |
送絲機構額定輸入電流 |
5A |
送絲方式 |
連續送絲 |
焊接速度范圍 |
0.2~2.2m/min |
送絲速度范圍 |
1.5~20m/min |
適用焊接電源額定值 |
350A 500A |
適用焊絲直徑 |
0.8~1.6 |
適用焊絲類型 |
軟鋼實芯 |
焊槍可調節距離 |
上下110mm×左右80mm |
焊槍偏轉角度 |
45°±15° |
焊劑型號 |
HJ431 (用戶按焊接工藝可選擇適宜焊劑) |
焊劑容量 |
3.5Kg |
焊絲盤內徑 |
φ300 |
絲盤容量 |
25kg |
外形尺寸及重量(長×寬×高) |
470×310×750 |
整機重量 |
19kg(不含焊絲) |
包裝內容的驗收確認
● 本埋弧焊送絲小車采用標準瓦楞紙箱加定型泡沫包裝,貨到后請您立即檢查包裝和設備是否有損。
● 當此設備發出,并且承運者簽收時,索賠資格已移至買方,因此,在運輸途中發生貨物受損的索賠,應由買方在收到貨物時向運輸公司提出。
● 請您在此設備到貨后,立即開箱驗收、確認設備及標準附屬件的規格、數量,見下表
名 稱 |
規 格 |
數 量 |
備 注 |
HMZ-500主機 |
|
1臺 |
|
滾絲輪 |
|
1只 |
|
電線 |
20m |
1條 |
6孔/7芯 |
保險絲 |
3A |
2只 |
|
扳手 |
|
1套 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
|
