“CG2-1600”型半自動割圓機采用鋁合金鑄造而成,輕巧便攜。機械兩檔變速,調速系統采用可控硅觸角調速,運行速度平穩。機身底腳裝有滾輪,移動方便。本裝置通過其底座上三個支撐點放置在被切割鋼板上。電機通過減速箱變速,帶動中心軸作旋轉運動進行切割,割圓半徑根據需要可調節。使用該割圓機可提高工效、保證切割質量有效減輕工人的勞動強度。

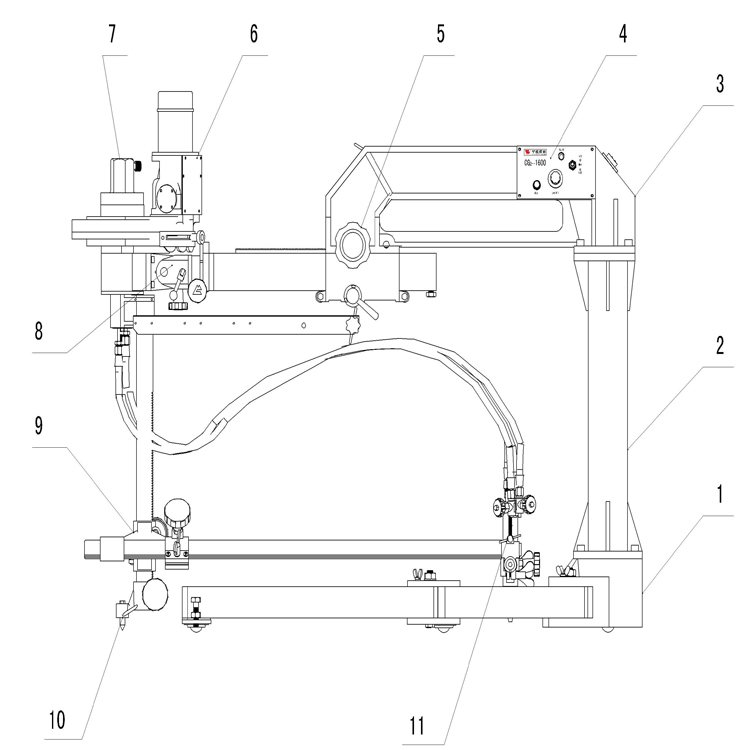

1. 底座:底座包括兩地腳方鋼,除了穩定機身外,在其底部安裝的五個滾輪讓移動機器變得非常方
便。
2.立柱方鋼。
3.主懸臂:懸臂向前伸展,承擔著所有懸空部分的重量。
4.控制面板:機器的啟動與停止、工作方向與工作速度全可在此面板上控制。
5.橫移裝置:如果要切割比較大的圓,利用此裝置向外伸展。
6.電機及減速箱:機器驅動的核心部件。
7.氣體旋轉分配器:此分配器合理地解決了機械旋轉與氣路分配的問題,使旋轉工作的機器上的氣
路膠管不會發生纏繞。
8.割炬平衡調節裝置:將機器平穩放在鋼板上,調好地腳螺絲,傳動置于空檔位上,手動旋轉割炬
一圈,如果割炬在某一點位與鋼板的切割距離不一致,通過調節此裝置可有效解決。
9.半徑桿調節座:通過此裝置可調節半徑桿的長度與高度距離。
10.割圓中心座:此裝置用于定位圓心,以確保切割工件的圓度。
11.割炬:可在此微調割炬與鋼板的高度以及切割坡口角度。
技術規格
1.外形尺寸 |
:1200×550×900(長×寬×高) |
2.機身重量 |
:60千克 |
3.切割范圍 |
|
切割圓直徑 |
:Ø400~Ø1600mm |
切割鋼板厚度 |
:5~100mm |
切割速度 |
:0.2~4.5 r.p.m |
切割精度 |
:<1mm/1轉 被切割圓的圓度偏差每轉小于1mm,切割表面粗糙度達 |
4.電動機 |
:ZTY-261 直流稀土永磁電機 |
轉速 |
:6000 r.p.m. |
功率 |
:68W |
電壓 |
:110V |
5.控制箱 |
|
電源電壓 |
:AC 220V+10% 50HZ |
保險絲 |
:1A |
裝箱單
將裝置小心地從包裝箱中取出。首先,檢查各部件以確認其完整。
各包裝組件中包含下列零部件:
1.機身 …………………… 1臺
2. 割嘴 …………………… 3只(1#、2#、3#)
3. 電源線…………………… 1根
4. 說明書…………………… 1份
5. 合格證…………………… 1份
6. 保險絲…………………… 2個
7. 皮管接頭………………… 1套
8. 割嘴清理器……………… 1只
