產品中心

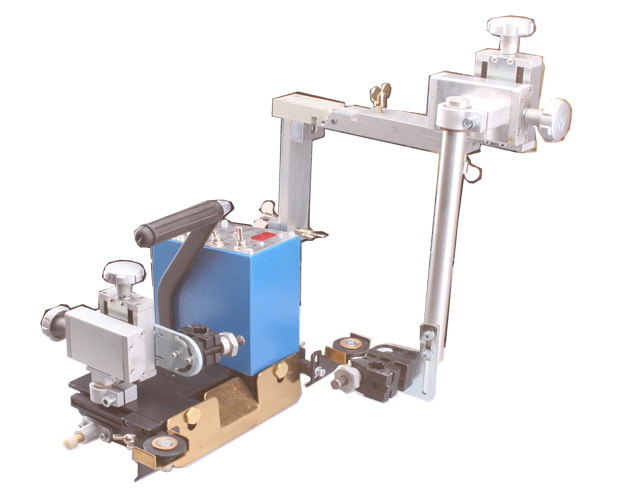

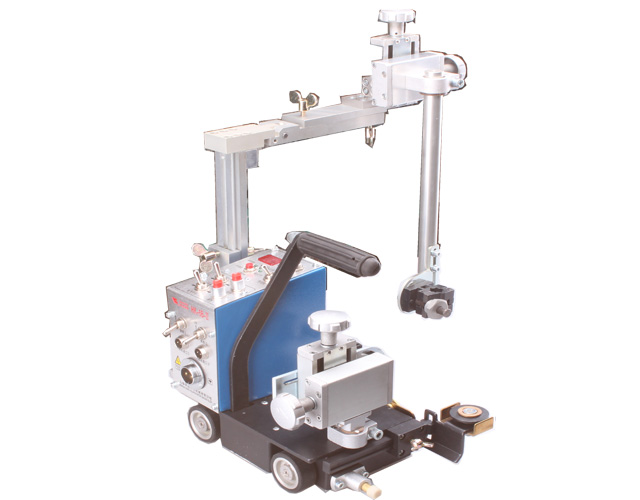

HK-5B-II 雙面自動焊接小車

HK-5B-II型小車是適用于間斷或者連續的水平角焊結構的雙面焊接自動裝置。焊接/非焊接區間的實際距離顯示屏上,用扳動開關的上下調節,設定焊接與非焊接的距離,焊接與非焊接的距離是用電機與控制器控制,尺寸的精密度高,運行速度均勻,可實現精密焊接。非焊接狀態下的小車行走速度為最大值(1900mm./min)。手柄為磁控式,移動此手柄可以部分的減少磁力,便于清理鐵質垃圾和移動小車。設有收弧裝置,收弧時間調節范圍在0-7 S??梢韵蜃笥覂煞较蚝附樱恍≤噧啥税惭b有感應停止開關,焊接結束后小車可以自動停止,便于一個工人同時操縱多臺設備。安裝有永久磁鐵,避免小車脫離焊接線的現象。焊槍支架長度和高度可以根據工件形狀進行調節,使用方便體積小、重量輕,移動和安裝都很方便。

視頻

描述



1.小車本體:由X-Y滑塊,導向輪,焊槍夾具感應開關停止開關,磁控手柄,控制箱等部件組

成。感應停止開關:焊接到工件末端時被觸動后小車自動停止工作;磁鐵:安裝有永久磁鐵,

避免了小車脫離焊接接線的現象;磁控手柄:方便小車的安裝與拆卸。

2.驅動部分:是驅動小車的裝置,以四個橡膠輪,錐齒輪,鏈條,鏈輪組成。

3.焊槍1  X-Y調整滑塊:調節焊槍1位置的裝置,焊接當中可以進行上下左右的微調。

4.升降桿

5.焊槍2 X-Y調整滑塊:調節焊槍2位置的裝置,焊接當中可以進行上下左右的微調。

6.焊槍1夾緊裝置:固定焊槍的裝置,為了方便檢查及調整焊槍的設施,設計制作采用可拆卸

式。

7.手提手柄:

8. 控制箱:可以調節小車的所有動作,詳細內容參考“控制面板說明”

9. 感應停止開關:焊接到工件末端時被觸動后小車自動停止工作;

10.導輪部分:沿著焊接工件行走,準確引導焊接部位。

11.焊槍2夾緊裝置:固定焊槍的裝置,為了方便檢查及調整焊槍的設施,設計制作采用可拆

卸式。



技術規格

主要技術參數

型號

HK-5B-II(雙面自動焊接小車)

機身外形尺寸

500mm×290mm×420mm

輸入電壓

DC24V

重量

10Kg

焊槍調整范圍

上下:40mm

作業角:±45°

前后:40mm

進行角:±10°

焊接速度

150~1900mm/min(以數碼管顯示)

驅動方式

橡膠四輪驅動

操作功能

1.  No.1焊接/非焊接選擇

6. No.2焊接/非焊接

2.  行走開始

7. 行走停止

3.  選擇行走方向(左和右)

8. 調節行走速度(以數碼管顯示)

4.  連續焊接時間設置

9. 休止距離設置

5.  斷續焊接距離設置

10.收弧時間設置( 0~3.5 S)



裝箱清單

用戶收到包裝箱后,將裝置小心地從包裝箱中取出。首先,應對照以下清單核對箱中部件是否齊全。以下為標準裝箱清單。

1.

主機

1臺

2.

DC24V穩壓電源

1只

3.

標準電源線  220V/20M

1根

4.

2P焊槍控制線500mm

1根

5.

保險絲   2A

2只

6.

內六角扳手

1套

7.

說明書,合格證

各1份

焊接參數

                焊絲直徑

焊接參數

Φ1.2mm

Φ1.4mm

Φ1.6mm



電流(A)

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

橫焊

120-280

150-300

180-330

電壓(U)

1300A時     U=14+0.051

2300A以下時U=0.041+16±1.50

3300A以上時U=0.041+20±2.0

噴嘴與工件間的距離(H)

1200A以下時  H=10~15mm

2200~350A時 H=15~20mm

3350~500A時 H=20~25mm

焊絲伸出長度(L)

一般取焊絲直徑的10倍左右,即L=10d
