產品中心

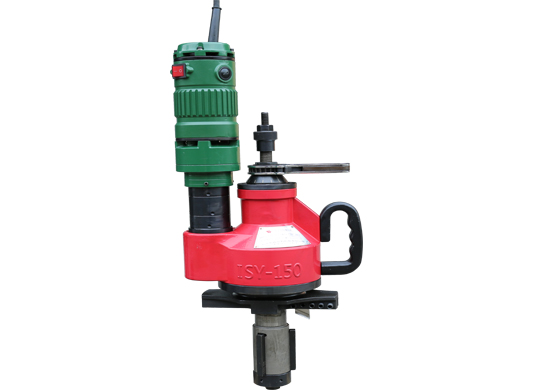

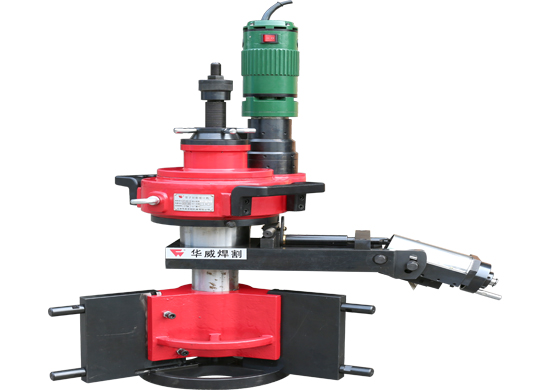

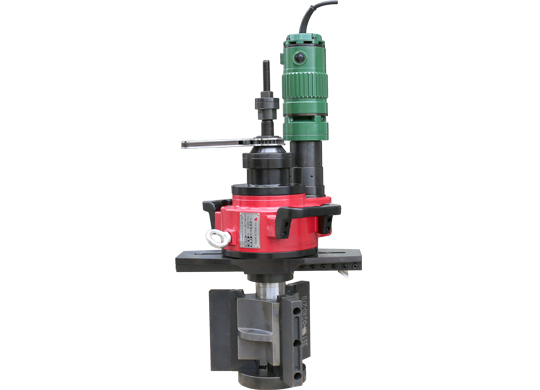

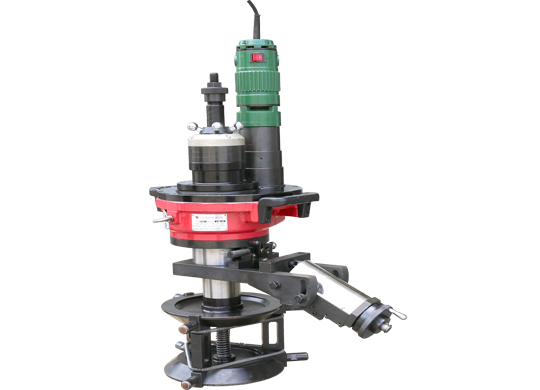

ISY系列電動管道端口坡口機內脹式

ISY系列內漲式電動管子坡口機是本公司研制的輕便型的鋼管坡口加工機具。該系列坡口機專為內徑為Φ28~Φ360mm的鋼管倒角而設計。本系列鋼管坡口機,采用交流220V電機作為動力,內漲式結構,自鋼管中心,操作方便。全新的設計理念和造型、卓越的使用性能,使其處于國內坡口加工技術的領先地位。本機可對鋼管進行坡口、平面法蘭加工。無論管壁厚薄,其加工性能與效率比起傳統工藝都有著不可替代的優勢。

ISY series internal expanding pipe cutter is a light cutter. It is designed for beveling of pipes, the diameters of which are Φ28~Φ360mmIt adopts AC220V motor and internal expanding structure. It is easy to operate it. This technique is advanced. The machine can do groove cut and face-flange cut. The processing technique is superior to traditional technique

視頻

描述

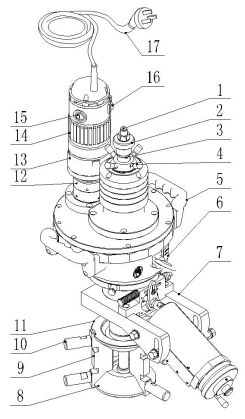

ISY-80&ISY-28各部件的名稱和作用

1. 拉桿:控制漲緊塊伸縮的主要部件

9. 緊固螺絲:與緊固螺母一起固定漲緊塊的軸向位置

10.手提手柄:搬運設備時應抓住把手

11.刀片:切削加工用刀具,用戶根據坡口角度要求選擇相應的刀片。

12.行星減速箱



2. 鎖緊螺母:轉動鎖緊螺母,將實現漲緊塊的伸縮,讓設備緊固與鋼管固定



3. 花鍵軸

4. 進給手輪裝置:工作時,轉動進給手輪將實現進刀或退刀




5. 主機體

13.電機減速箱



6. 刀盤:刀片安裝在刀盤上,完成切削過程

14.電機:驅動電機,提供設備動力。

15.碳刷窩



7. 漲緊塊:根據鋼管內徑選擇合適的漲緊塊,通過拉桿將設備固定在被加工鋼管內壁上

8. 緊固螺母

16.電源開關:當開關上圓點處于低位置時裝置電源接通,開始工作。

17.電源線:連接設備電源,任何時候不得拖拽此電源線

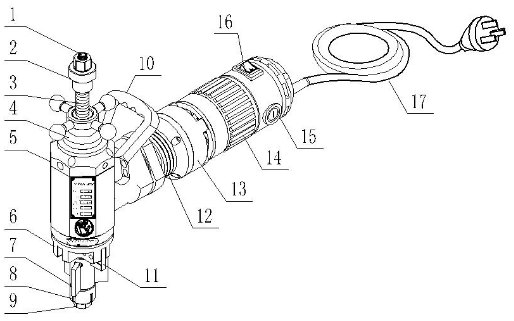

1.拉桿:控制漲緊螺桿伸縮的主要部件

2.鎖緊螺母:轉動鎖緊螺母,將實現漲緊螺桿的伸縮,

 讓設備與鋼管固定

3.進給螺桿

4.進給手輪裝置:工作時,轉動進給手輪將實現進刀或退

刀

5.手提手柄: 搬運設備時應抓住把手

6.主機體

7.刀盤:刀片安裝在刀盤上,完成切削過程

8.漲緊板:

9.漲緊螺桿:根據鋼管內徑選擇合適的漲緊螺桿,通

過拉桿將設備固定在被加工鋼管內壁上

10.下錐體

11.上錐體

12.行星減速箱固定圈

13.行星減速箱

14.電機減速箱

15.電機: 驅動電機,提供設備動力。

16.碳刷窩

17.電源開關:當開關上白色圓點處于低位置時裝置電源接通,開始工作。

18.電源線: 連接設備電源,任何時候不得拖拽此電源線







技術規格

技術規格(以ISY-80為例)

1.機身外形尺寸

:410x480x100mm

2.重量

:7Kg

3.電源

:AC220V±10% 50HZ

4.坡口鋼管內徑

:ø28mm~ø76mm

5.坡口鋼管外徑

:ø32mm~ø80mm

6.一次性切割最大壁厚

:15mm

7.軸向進刀最大行程

:35mm

8.軸向走刀量

:0.15mm/r(手動)

9.電機

:AC220V   50HZ  1400W



裝箱單

標準裝箱單如下所示,組裝設備前,對其進行仔細檢查

型  號

名  稱

單  位

數 量

備  注

ISY-80





主機

1





花鍵主軸

1

孔徑為28到38孔徑用



工具盒

1



1#

漲緊塊

3



2#

漲緊塊

3



3#

漲緊塊

3



4#

漲緊塊

3



5#

漲緊塊

3



6#

漲緊塊

3



7#

漲緊塊

3



8#

漲緊塊

3



9#

漲緊塊

3



10#

漲緊塊

3



0度

坡口刀

1



15度

坡口刀

1



30度

坡口刀

1



37度

坡口刀

1



22-24

呆扳手

1



34-36

鉤形扳手

1





專用扳手

1



M5

內六角扳手

1



M6

內六角扳手

1



M8

內六角扳手

1



ISY-80

操作說明書

1



ISY-80

合格證

1





碳刷

2







產品詢價
