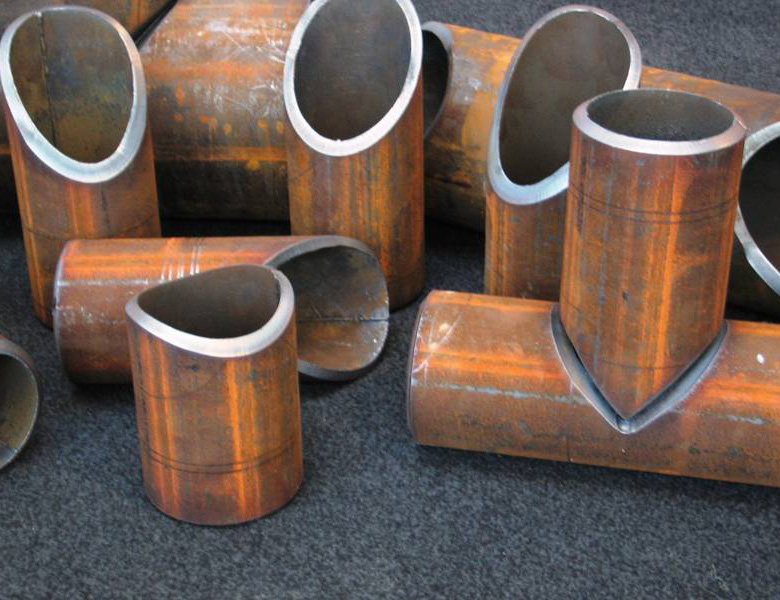

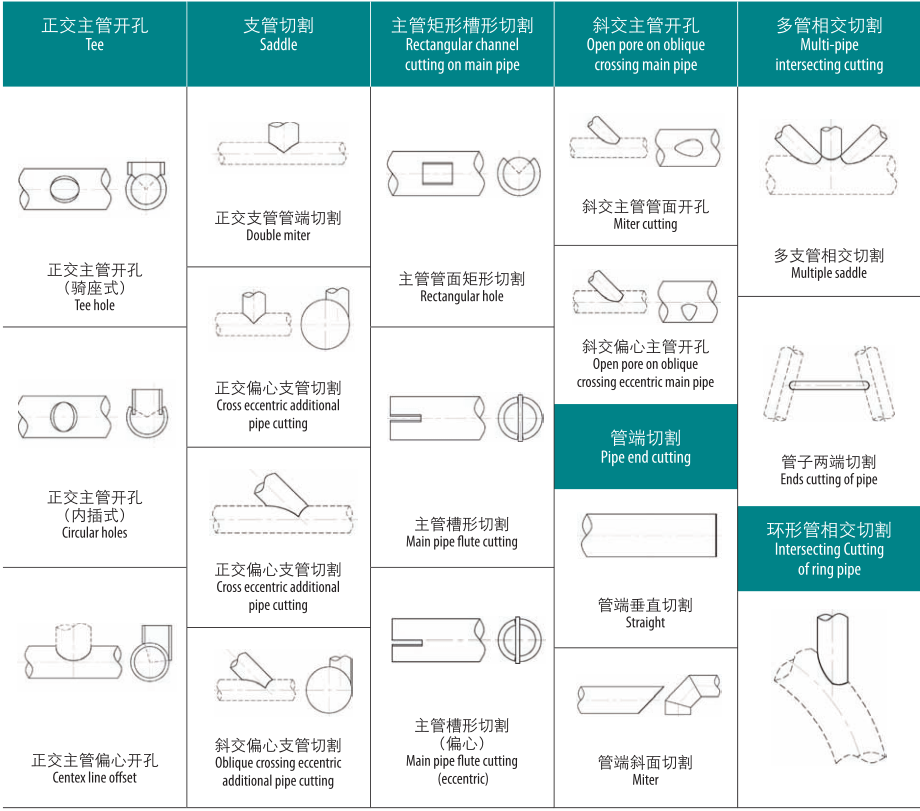

本機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于建筑、化工、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結和相貫線孔、相貫線端頭,還有俗稱“蝦米節”的彎頭,此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而本機能十分方便的切割此類工件,并且操作人員不需計算與手工編程、只需輸入相互配合的管子的半徑、相交角度等參數,機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口。
本機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于建筑、化工、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結和相貫線孔、相貫線端頭,,此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而本機能十分方便的切割此類工件,并且操作人員不需計算與手工編程、只需輸入相互配合的管子的半徑、相交角度等參數,機器就能自動切割出管子的相貫線、相貫孔。
本機的數控控制界面以圖形與數據結合,操作十分簡單:工件裝夾后的定位、割炬移動、工作轉動等由控制箱點動進行,將主管和支管的半徑,相交角度,切割速度等參數輸入電腦。然后進行人工點火、預熱。切割由電腦控制箱進行自動操作。切割的引入引出線可以合理的設計,使切割面的質量得到保證,每次切割后的參數可保存為文件,供以后相同工件使用。

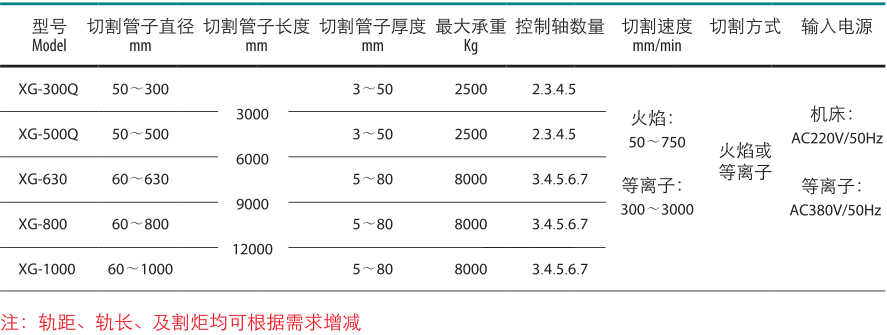

XG-300J系列數控管板切割機為3軸的數控切管機。當設備離開A軸工作臺時就是一臺平板數控切割機。

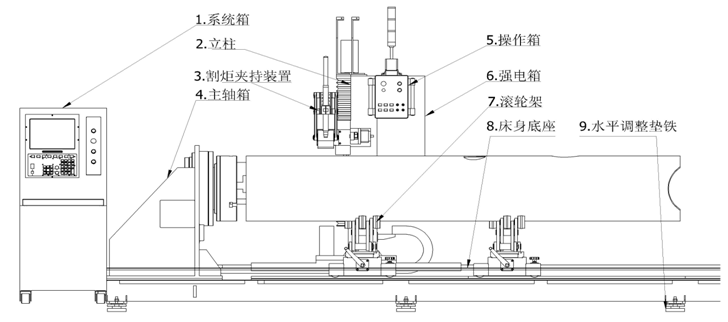

機器外形圖

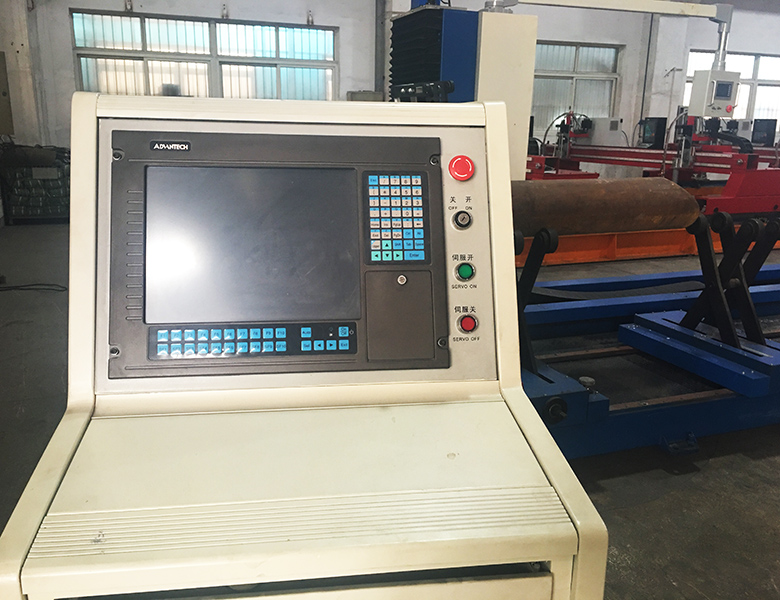

XG數控切割機控制工具包

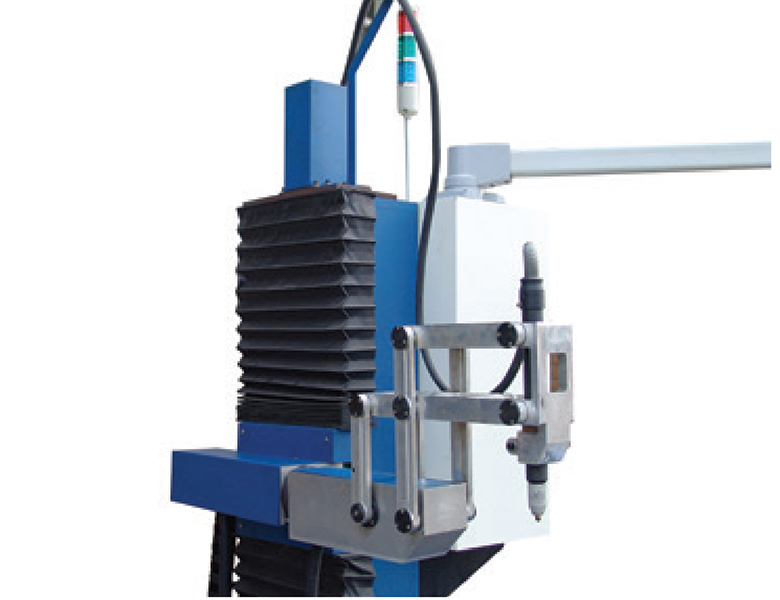

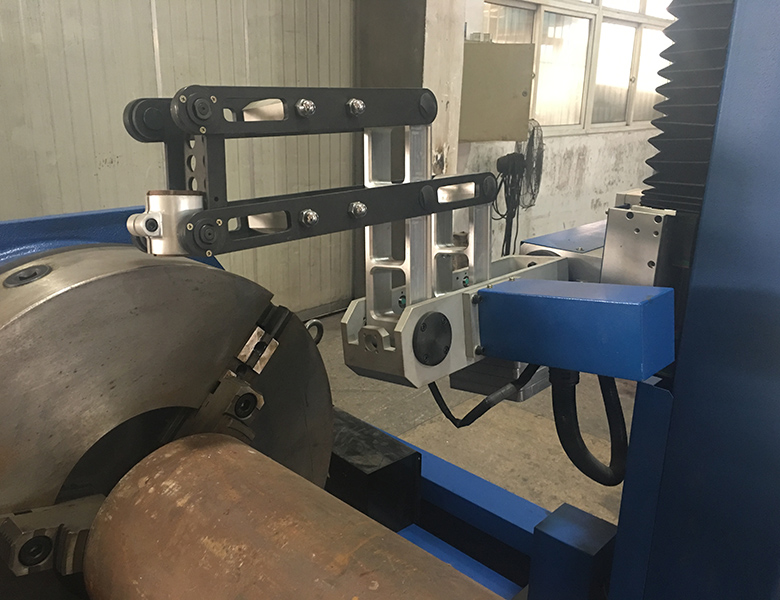

3D焰炬組件

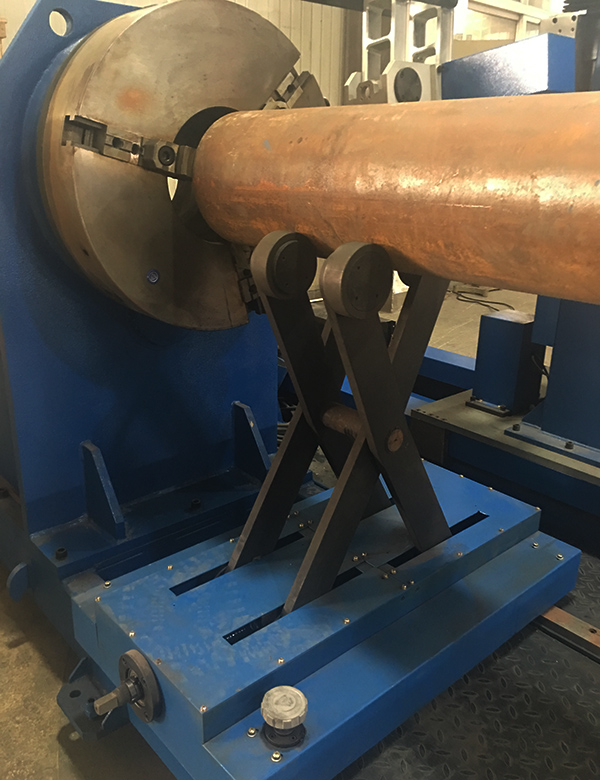

管道擋和支架
HUAWEI WELLCUT HYPERTHERM VICTOR Thermal-Dynamics
可供選擇的等離子電源
