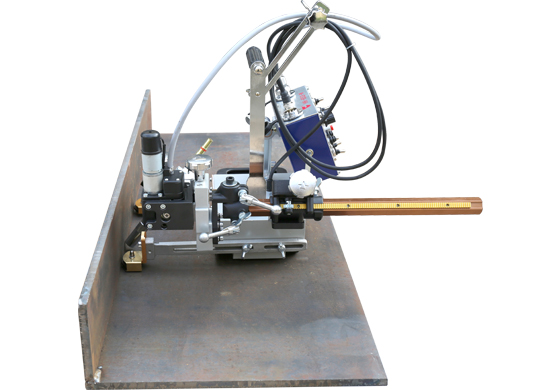

HK-8SS-W 小車的焊槍位置在小車的一頭，磁性強大，確保焊接過程中機器牢牢吸附于工件表面，滿足焊接工作需要。用于一般角焊，特別是長角焊縫的焊接。由于焊接小車向氣保焊機是常通信號，且焊接不可避免地留有殘端，故設置和焊接時焊機的自保回路開關必須關閉……OFF。如果設置成開（ON），則焊接小車停止行走，電弧卻不會(huì )熄滅。小車前后行走都可以進行焊接，此小車體積小、重量輕，在不同的條件下，它易于移動和安裝。小車采用四輪驅動，行走具有很高的穩定性。減少操作人員， 一個工人可以同時操作多臺小車進行焊接。小車裝有焊槍固定架，使焊槍在焊接的時候更加平穩，提高焊接質量。一體化機身，輪軸加裝硅膠密封墊圈，小車內部防塵效果非常好。小車采用銅齒輪傳動，有效的防止動系統被磁化

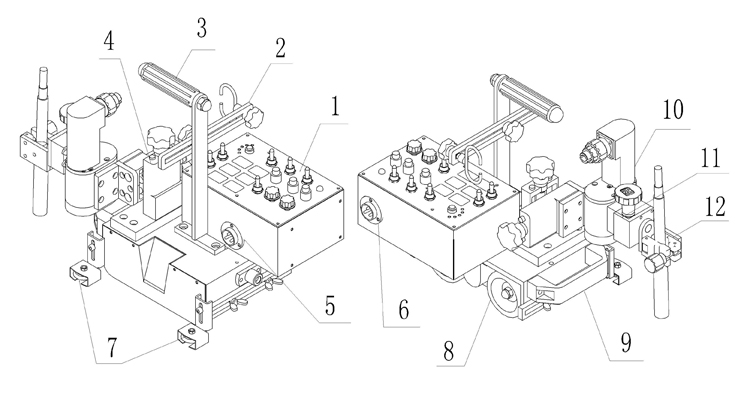

HK-8SS-W由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、控制箱等部件組成。
小車本體部分：是整臺機器的骨架，是其它部分的載體。
|
1.控制面板：可以調節小車的所有動作，詳細內容參考“控制面板說明”。 |
9.塑料輔助手柄：移動機器時，先提此手柄，使機器與鋼板分開，再握提攜手柄移動機器。 |
|
|
2.焊槍電纜架：可以托住焊槍尾部電纜，以及電源電纜。 |
10.搖擺器：通過控制面板控制，可以完成各種焊接模式的動作 |
|
|
11．焊槍微調裝置：使用此裝置可以很輕松地將焊槍與焊縫對準。 |
||
|
3.提攜手柄：移動機器時提拉此手柄。 4.X-Y移動滑塊：調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。 5.搖擺器連線插座 6.控制箱電源進線插座 7.導向輪：沿著母材面滾動，引導準確焊接部位的裝置。 8．驅動輪 |
||
|
12.焊槍夾持器總成：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。
|
主要技術參數
|
項目 |
內容 |
備注 |
項目 |
內容 |
備注 |
|
工作電源 |
24V |
DC |
大小 |
435*280*330 |
L*W*H |
|
機器重量 |
10.2Kg |
包括擺動器 |
擺動電機 |
DC24V |
|
|
驅動方式 |
四橡膠輪 |
|
焊接速度 |
150～900mm/min |
以數碼管顯示 |
|
焊槍調 整范圍 |
上下 |
60mm |
|
前后 |
60mm. |
|
作業角調節范圍 |
360° |
|
進行角調節范圍 |
10° |
|
|
操作功能 |
電流/電壓控制 |
|
|
選擇收弧/無收弧 |
|
|
電源燈 |
|
|
點動送絲 |
|
|
|
行走開始 |
|
|
行走停止 |
|
|
|
選擇行走方向 |
左和右 |
|
調節行走速度 |
0-900mm/min |
|
|
擺動速度 |
0～100 |
|
左右停留時間 |
0～2.5 s |
|
|
擺動角度 |
±15° |
|
偏移距離設置 |
0～±8° |
|
|
擺動模式選擇 |
|
||||
焊接工藝參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
① U＝14+0.051 ②300A以下時U=0.041+16±1.50 300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
200A以下時 H=10～15mm 200～350A時 H＝15～20mm 350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的１０倍左右，即L=10d |
|||
裝箱清單
1. 整 機 一臺
品 名：擺動式自動焊接小車
型 號：HK－8SS-W
隨機配套工件/附件：
2. 穩壓電源 一個
3. 標準電源線 220V/16M 一根
4．轉換線 一條
5. 保險絲 220V/2A 兩支
6. 內六角扳手 一套
7. 說明書， 一份
8. 合格證 一份
